IlmuPengetahuan.co.id – Postingan kali ini akan membahas tentang perangkat keras motherboard yang dimulai dari pengertian motherboard, sejarah motherboard, fungsi motherboard, komponen-komponen apa saja yang ada di motherboard dan jenis-jenis dari motherboard. Pada akhir postingan ini juga membahas perusahaan mana saja yang memproduksi motherboard hingga saat ini. Untuk selengkapnya mari simak postingan berikut ini.
Daftar Isi :

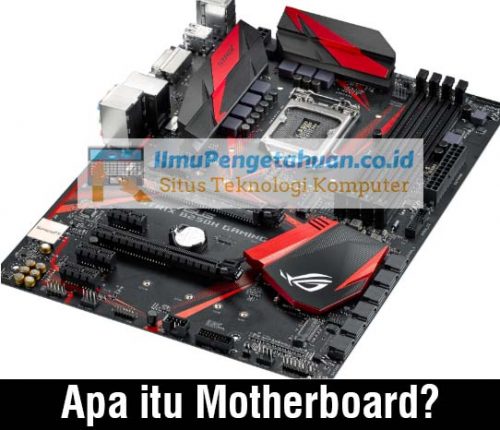

Pengertian Motherboard
Motherboard adalah perangkat keras komputer yang berperan sangat penting dan paling vital pada komputer. Motherboard merupakan papan sirkuit cetak dalam bentuk pcb dengan sejumlah besar komponen elektronik yang terhubung satu sama lain untuk hal-hal teknis yang berkaitan dengan BIOS (Basic Input Output System), prosesor, chipset (pengatur koneksi input-output), RAM (penyimpanan data sementara) dan kartu VGA (penyimpanan data grafis) dan Additional Card (PCI, ISA).
Yang dimaksud motherboard itu sendiri adalah papan sirkuit di mana berbagai komponen elektronik saling terhubung seperti pada PC atau Macintosh dan biasanya disingkat dengan kata mobo. Pemahaman lain tentang motherboard atau dengan kata lain mainboard, yaitu papan sirkuit utama pcb yang memiliki chip BIOS (program drive), jalur dan konektor sebagai koneksi akses untuk setiap perangkat.
Sejarah Motherboard
Sejarah perkembangan motherboard pertama dibuat pada tahun 1977 oleh Apple untuk Apple II-nya. Untuk tujuan informasi, komponen komputer seperti CPU dan memori disimpan pada kartu yang terpisah dan dihubungkan dengan kabel. Terlihat sangat rumit tampilannya pada saat itu.
Karena sangat sulit untuk menghubungkan satu komponen PC ke yang lain, pengembang produk komputer memiliki ide untuk membuat tempat khusus untuk berbagai perangkat periferal komputer. Akhirnya tercipta suatu papan lebar dengan berbagai slot untuk menghubungkan komponen-komponen PC. Papan lebar itu diberi nama motherboard.
Perusahaan pengembang awal motherboard adalah Micronics, Mylex, AMI, Huppauge, Orchid Technology, Elitegroup dan DFI. Ada juga beberapa pabrikan Moherboard lain dari Taiwan. Antara 1980 dan 1990, pengintegrasian beberapa fungsi periferal dalam motherboard membawa pemetaan motherboard menjadi bentuk yang semakin ekonomis. Integrasi pertama dilakukan dengan menggabungkan slot untuk Keyboard, Mouse, Floopy Drive, serta port serial dan port paralel ke dalam motherboard tersebut.
Jika diperhatikan bentuk standar motherboard masih sering berubah-ubah. Standar asli yang pertama kali digunakan adalah PC / XT dan digunakan oleh IBM. Kemudian AT (Advance Technology) muncul lagi. Setelah AT, muncul standar baru yang masih digunakan sampai sekarang, yaitu ATX (Advance Technology Extension). Standar ATX kemudian diubah menjadi Mini ATX dan Micro ATX.
Intel juga baru-baru ini merilis standar BTX (Balanced Technology Extension). Sayangnya, pasar belum tertarik menggunakannya. Pabrikan komputer VIA juga merilis standarnya sendiri, Mini-ITX. Perubahan dalam desain dan teknologi motherboard terus berkembang hingga saat ini.
Pada awal tahun 2000-an integrasi diperluas, motherboard sekarang dilengkapi dengan fungsi suara dan VGA (Video Graphic Adapter) yang terpasang langsung ke badannya, istilah lain onboard. Fitur tambahan yang sekarang dapat diakses dari banyak motherboard dalam bentuk USB, FireWire dan konektivitas LAN.
Fungsi Motherboard
Fungsi utama motherboard adalah menghubungkan satu perangkat keras (Hardware) dengan perangkat keras lainnya. Artinya motherboard memiliki tugas menghubungkan kode bahasa antara perangkat perangkat keras untuk menciptakan sinergi dengan aktivitas kerja perangkat komputer. Motherboard digunakan untuk menghubungkan beberapa perangkat keras seperti Prosesor, RAM, Hardisk, Printer, VGA, Power Supply dan lain-lain.
Jenis-jenis Motherboard
Terdapat beberapa jenis motherboard yang perlu Anda ketahui, simak berikut ini :
1. AT (Advanced Technology) / AT Baby
Motherboard AT (Advacne Technology) adalah format yang digunakan pada 386 dan 486 komputer pertama. Kemudian format tersebut diganti dengan format ATX, di mana format ini memberikan sirkulasi udara yang lebih baik dari sebelumnya dan memfasilitasi akses ke komponen komputer.
2. ATX (Advanced Technology Extended)
Motherboard jenis ATX ini dapat ditingkatkan ke AT Baby. Itu meningkatkan untuk kemudahan dan kenyamanan bagi Anda. Jenis motherboard dirancang agar perangkat periferal dapat dihubungkan semudah mungkin (contoh: Konektor IDE di sisi disk). Jenis motherboard adalah ATX standar, Micro ATX, Flex-ATX dan Mini-ATX.
3. BTX (Balanced Technology Extended)
Motherboard tipe BTX lebih cenderung mendukung tipe Intel, yaitu meningkatkan pengaturan komponen untuk mengoptimalkan sirkulasi udara, akustik dan kontrol panas. Konektor pada motherboard ini dipasang secara paralel ke arah mana udara mengalir. Kabel daya BTX sama dengan pasokan daya ATX.
4. ITX(Information Technology Extended)
ITX adalah format (Teknologi Informasi Extended). Jenis motherboard yang didukung oleh Via adalah format yang sangat ringkas yang dirancang untuk konfigurasi miniatur seperti PC mini. Sedangkan jenis motherboard yang sama adalah Mini-ITX dan Nano-ITX.
Komponen Motherboard
Motherboard berisi komponen-komponen pendukung sebagai berikut :
Soket processor
Tempat / dudukan untuk memasang processor yang akan digunakan.
4 / 8 pin power processor
Pin power processor adalah bagian yang berfungsi menyalurkan daya pada prosesor, penggunaan 4 / 8 pin tergantung dari jenis motherboardnya sendiri dan daya yang dibutuhkan prosesor (TDP). 4 pin = 95 watt dan 8 pin = 125 watt.
Slot RAM
Tempat motherboard untuk meletakan RAM. Terdapat beberapa jenis slot RAM diantaranya SD RAM, DDR, DDR2 , slot DDR3 dan kapasitasnya berbeda-beda.Terdiri dari 8gb, 16gb, 32gb tergantung dari jenis motherboard.
Slot VGA (AGP)
VGA Slot AGP (Accelerated Graphics Port) digunakan untuk meletakan atau memasang VGA Card (kartu grafis) yang ditujukan untuk game 3D atau membuat desain. Letaknya berada berdekatan di samping slot PCI.
CPU Fan Connection
Port ini berperan untuk memasang kipas headsing processor dan menghidupkan kipas pendingin processor (hsf).
IDE Primer dan Sekunder
IDE (Integrated Device Electronics) digunakan untuk mendukung perangkat IDE, seperti Hard disk dan CD / DVD drive.
24 Pin Power connector
Ini berfungsi sebagi port untuk menyalurkan listrik dari power supply ke seluruh bagian motherboard.
Konektor SATA
SATA (Serial Advanced Technology Attachment) berfungsi sebagai port data dari harddisk dan dvd drive. Merupakan model konektor terbaru dengan ciri-ciri kabel datanya lebih kecil serta ramping.
Serial Port Connection
Tempat atau dudukan pin untuk port usb pada tempat yang ada.
Sistem Panel Connector
Pada bagian connector ini akan disambungkan pada tombol-tombol pada casing seperti tombol power, restart, lampu power dan lampu hardisk.
Slot PCI
Slot PCI yaitu slot tambahan atau external pada komputer. Komputer bisa di upgrade dengan menambahkan peralatan-peralatan yang dibutuhkan pada expansion card.
Slot PCI Express
PCI Express berfungsi sebagai penambah port usb atau komponen tambahan lain.
Microphone jack
Jack microphone ini menghubungkan ke mikrofon external. Fungsi jack ini untuk menjadi speaker out belakang.
Line out jack
Line out jack berfungsi menghubungkan ke headphone atau speaker. Funsi jack ini untuk menjadi speaker out depan.
Baterai CMOS
Batrai CMOS (Complementary Metal Oxide Semiconcuktor) berfungsi menyimpan pengaturan data dan waktu yang ada di komputer. Ketika komputer dimatikan maka komputer berhenti menyediakan pasokan daya listrik ke motherboard. Pada saat komputer dihidupkan kembali, sistem ini masih berada di waktu yang tepat karena batrai CMOS ini bekerja.
Sirkuit elektronik disebut CMOS yaitu komplementer MetalOxyde Semiconductor kadang-kadang disebut BIOS CMOS, menyimpan beberapa sistem informasi, seperti waktu, sistem tanggal, dan beberapa sistem pengaturan penting. itu sebabnya tanggal pada komputer selalu tepat sesuai dengan settingan, walaupun komputer dimatikan.
Agar dapat menyimpanan tanggal dan waktu serta informasi perangkat keras yang terpasang, maka motherboard memerlukan baterai CMOS yang diletakan di bagian motherboard tersebut, baterai ini sama dengan baterai jam berukuran besar dan daya tahannya cukup lama hingga mencapai tahunan.
Produksi Motherboard
Beberapa perusahaan yang memproduksi motherboard yang digunakan untuk kerja ataupun digunakan untuk keperluan gamming sebagai berikut :
Intel
Intel Corporation, didirikan pada tahun 1968, adalah perusahaan multinasional yang berkantor pusat di Amerika Serikat. Intel mungkin dikenal sebagai produsen salah satu prosesor komputer terbaik, tetapi banyak orang tidak tahu bahwa mereka juga membuat motherboard berkualitas tinggi. Intel memiliki beberapa keunggulan dalam pembuatan motherboard, karena memiliki pengetahuan tentang spesifikasi prosesor dan chipset yang membantu membuat motherboard yang stabil dan kuat. Namun, karena kelemahan motherboard Intel, mereka hanya kompatibel dengan prosesor Intel.
Asus
Nama Asus mungkin terasa asing bagi kita. Asus didirikan pada tahun 1989 ketika empat insinyur komputer, yaitu Wayne Hsieh, Ted Hsu, MT Liao dan TH Tung, berencana untuk memulai sebuah perusahaan baru untuk memajukan industri TI di Taiwan. ASUS dianggap sebagai produsen terbesar di dunia dalam hal motherboard dan salah satu merek motherboard terbaik untuk permainan. Selain motherboard, Asustek juga memproduksi banyak produk elektronik konsumen PC lainnya yang dijual di seluruh dunia. ASUS sudah memiliki hubungan dengan Intel yang dapat ditelusuri kembali ke hari CPU 486 dirilis. Karena itu, ASUS menerima sampel sebelum CPU Intel dan sebelum produsen lain. ASUS dikenal sebagai salah satu merek motherboard terbaik.
Gygabyte
GIGABYTE Didirikan pada tahun 1986 dan berkantor pusat di Taipei, Taiwan, GIGABYTE adalah merek terkemuka di industri TI. GIGABYTE dimulai dengan pengembangan dan penelitian dan telah menjadi salah satu pemimpin pasar untuk motherboard dan kartu grafis sejak saat itu. Motherboard Gigabyte selalu diterima dengan baik oleh berbagai lokasi pasokan komputer. Secara keseluruhan, kepuasan pelanggan untuk motherboard Gigabyte adalah positif dan kepuasan pelanggan solid. Mereka juga dianggap sebagai kelas satu dalam hal mengikuti teknologi baru.
MSI
Perusahaan ini didirikan pada tahun 1986 dan menjadi salah satu merek motherboard terbaik pada tahun 2010. Banyak model baru motherboard MSI adalah produk yang dirancang dengan baik yang dapat dibandingkan dengan merek-merek seperti ASUS dan Gigabyte, motherboard MSI, tetapi harganya lebih murah. Dewan juga dilengkapi dengan serangkaian perangkat lunak yang baik. Merek ini tidak terlalu terkenal, tetapi tampaknya dapat diandalkan dan menawarkan nilai terbaik untuk uang.
Demikianlah pembahasan tentang Pengertian Motherboard, Sejarah, Fungsi, Komponen dan Jenis-jenisnya kali ini. Semoga bisa membantu dan bermanfaat untuk Anda. Jangan lupa membaca artikel kami lainnya. Terimakasih…
